Труба жесткая поливинилхлоридная для водоснабжения PVC-U
Коррозионная стойкость, устойчивость к старению, длительный срок службы, срок службы более 50 лет.Сильная ударопрочность, высокая механическая прочность, выдерживает высокое внутреннее давление, высокая прочность на разрыв.Не засоряется, не образует накипи, гладкая внутренняя стенка, небольшое сопротивление жидкости, небольшая потеря напора.
Описание
маркер

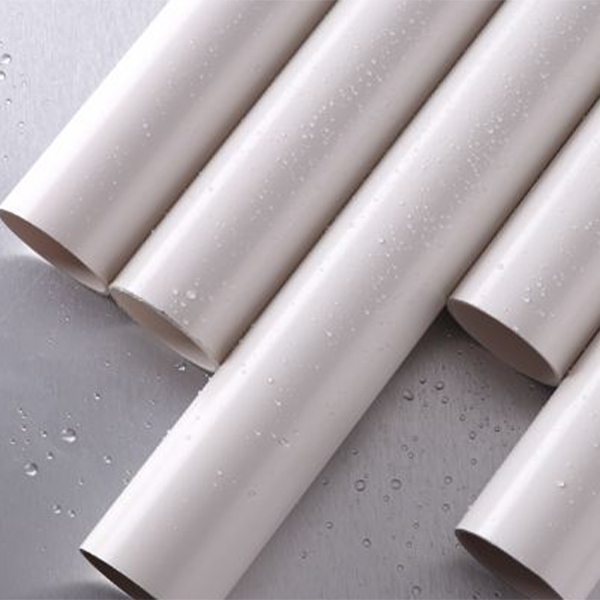

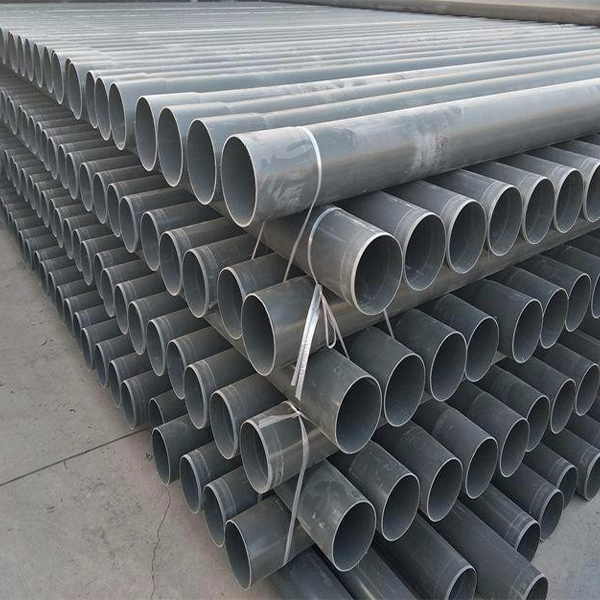

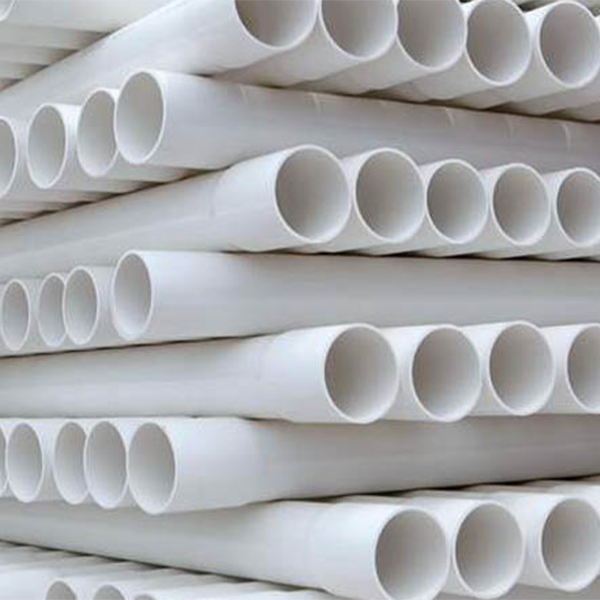

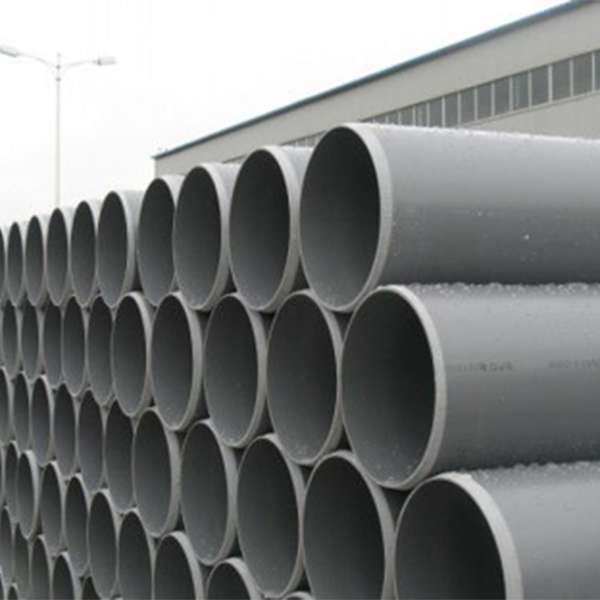

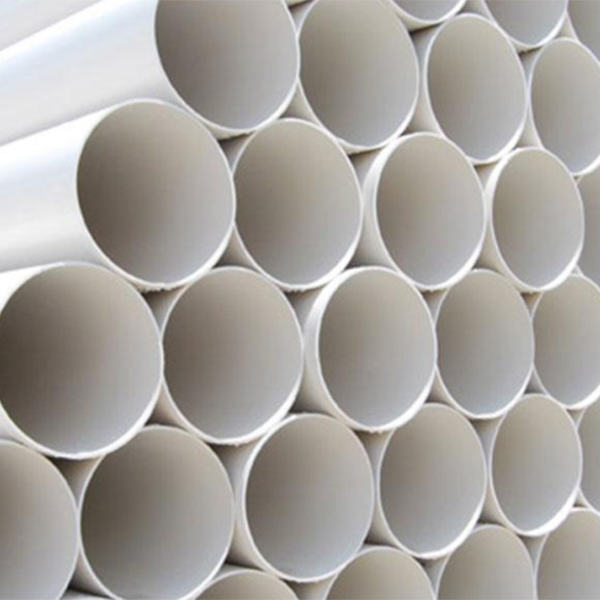

Труба жесткая поливинилхлоридная для водоснабжения PVC-U
Производственный стандарт: GB/T10002.1-2023
Стандарт здравоохранения：《Стандарт оценки эффективности и безопасности оборудования и защитных материалов для передачи и распределения питьевой воды》GB/T17219
Характеристики продукта:
♦ Коррозионная стойкость, устойчивость к старению, длительный срок службы, срок службы более 50 лет.
♦ Сильная ударопрочность, высокая механическая прочность, выдерживает высокое внутреннее давление, высокая прочность на разрыв.
♦ Не засоряется, не образует накипи, гладкая внутренняя стенка, небольшое сопротивление жидкости, небольшая потеря напора.
♦ Нетоксичная, без запаха, без ржавой воды, чтобы избежать вторичного загрязнения источников воды, надежное качество воды гигиены.
♦ Легкий вес для чугунной трубы 1/5, удобное обращение, гибкая и удобная установка, чугунная труба повышает эффективность на 40-60%, значительно снижая стоимость проекта.
♦ Хорошая герметичность.
♦ Благодаря уникальным вспомогательным веществам продукт не выделяет запаха, который нравится насекомым и грызунам, что позволяет термитам, насекомым и грызунам не грызть и не уничтожать его.
Применение продукта:
Данный продукт применим для подземных или подвесных систем водоснабжения внутри и снаружи городов, поселков, населенных пунктов, зданий; систем водоснабжения промышленных предприятий, бассейнов, фонтанов; систем сельскохозяйственного орошения, озеленения и других систем водоснабжения.
Разновидности продукции:
Спецификация от φ20-φ1000мм различного калибра, давление 0.63MPa-2.0MPa материал трубы водоснабжения.
Краткое руководство по строительству:
I. Трубы ПВХ-U малого диаметра (калибр 250 или менее), метод соединения фитингов (клеевое соединение)
1.Разрезка: выберите мелкозубую пилу, резак или специальные инструменты для разламывания труб, труба в соответствии с требуемым размером равномерно, вертикальный разрез.
2.Очистка: удалите заусенцы и заусенцы с помощью напильника и снимите фаску, перед нанесением клея, используйте сухую ткань, чтобы вытереть мусор, пыль, воду и масло на поверхности раструбного соединения.
3.Нанесение: используйте кисть, чтобы равномерно и быстро нанести клей на поверхность гнезда.
4.Введение: найдите центр двух труб и фитингов, быстро вставьте раструб в раструб и поверните на 1/4 оборота, и держите его неподвижным в течение не менее 10 минут, чтобы клей равномерно распределился и затвердел.
5.Уход: используйте тряпку, чтобы вытереть излишки клея на внешней стороне трубы, а испытание на давление воды можно проводить только через 2 часа после подключения.
Меры предосторожности
1.Трубное соединение не должно эксплуатироваться в среде с высокой влажностью, а место работы должно находиться вдали от источника огня и предотвращать удары.Не следует работать при температуре ниже 5℃.
2.Клей наносится вдоль осевого направления масляной кистью, действие кисти должно быть быстрым и равномерным, а нанесенный клей должен быть в нужном количестве, без утечки или избытка.Склеивание должно быть завершено в течение 20 с после нанесения.
3.Вставлять следует в осевом направлении трубки и сильно надавливать до нарисованной линии разметки.
4.Не наносите удары молотком при вставке.
5.При наружном диаметре 110 мм или меньше вставляйте вручную, а при наружном диаметре 110 мм или больше используйте монтажную машину.

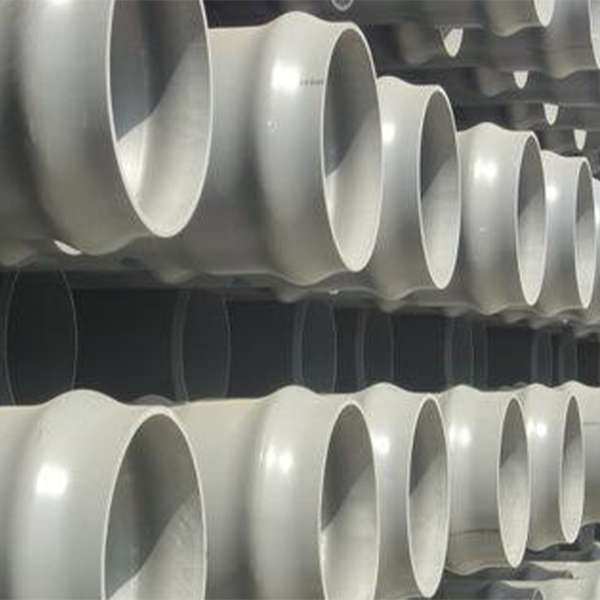

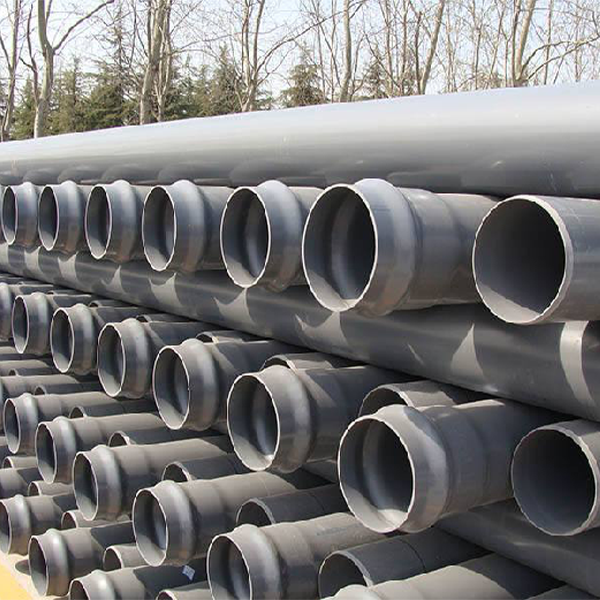

II. Соединение с эластичным уплотнительным кольцом (соединение с расширением R)
1.Очистите внутренние и внешние стенки обоих концов несущей поверхности трубы, проверьте, не снята ли фаска с наружной стороны трубы.
2.Снимите резиновое кольцо и протрите его, а затем вставьте его.
3.На внутренней поверхности кольца и мужской конец трубки вставки части смазки (обычно с мыльной водой).В мужском конце трубки отметить вставку длина отметки (между двумя трубами, чтобы оставить соответствующий зазор для расширения и сжатия, таких как отдел малого диаметра около 10 мм, большой диаметр около 25 мм).
4.Мужская и женская розетка трубки.(Малый калибр вставляется с помощью рабочей силы, средний и большой калибр должен вставляться с помощью соединителя).
| Таблица размеров спецификации труб водоснабжения из ПВХ-U | |||||||
| Номинальный наружный диаметр dn/mm | Номинальная толщина стенки en/mm | ||||||
| Серия труб | |||||||
| S16 | S12.5 | S10 | S8 | S6.3 | S5 | S4 | |
| Стандартное соотношение размеров | |||||||
| SDR33 | SDR26 | SDR21 | SDR17 | SDR13.6 | SDR11 | SDR9 | |
| Номинальное давление/МПа | |||||||
| 0.63 | 0.8 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | |
| 20 | 2.0 | 2.3 | |||||
| 25 | 2.0 | 2.3 | 2.8 | ||||
| 32 | 2.0 | 2.4 | 2.9 | 3.6 | |||
| 40 | 2.0 | 2.4 | 3.0 | 3.7 | 4.5 | ||
| 50 | 2.0 | 2.4 | 3.0 | 3.7 | 4.6 | 5.6 | |
| 63 | 2.0 | 2.5 | 3.0 | 3.8 | 4.7 | 5.8 | 7.1 |
| 75 | 2.3 | 2.9 | 3.6 | 4.5 | 5.6 | 6.8 | 8.4 |
| 90 | 2.8 | 3.5 | 4.3 | 5.4 | 6.7 | 8.2 | 10.1 |
| Примечание: Номинальная толщина стенки en определяется в соответствии с расчетным напряжением 10МПа. | |||||||
| Номинальный наружный диаметр dn/mm | Номинальная толщина стенки en/mm | ||||||
| Серия труб | |||||||
| S20 | S16 | S12.5 | S10 | S8 | S6.3 | S5 | |
| Стандартное соотношение размеров | |||||||
| SDR41 | SDR26 | SDR26 | SDR21 | SDR17 | SDR13.6 | SDR11 | |
| Номинальное давление/МПа | |||||||
| 0.63 | 0.8 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | |
| 110 | 2.7 | 3.4 | 4.2 | 5.3 | 6.6 | 8.1 | 10.0 |
| 125 | 3.1 | 3.9 | 4.8 | 6.0 | 7.4 | 9.2 | 11.4 |
| 140 | 3.5 | 4.3 | 5.4 | 6.7 | 8.3 | 10.3 | 12.7 |
| 160 | 4.0 | 4.9 | 6.2 | 7.7 | 9.5 | 11.8 | 14.6 |
| 180 | 4.4 | 5.5 | 6.9 | 8.6 | 10.7 | 13.3 | 16.4 |
| 200 | 4.9 | 6.2 | 7.7 | 9.6 | 11.9 | 14.7 | 18.2 |
| 225 | 5.5 | 6.9 | 8.6 | 10.8 | 13.4 | 16.6 | |
| 250 | 6.2 | 7.7 | 9.6 | 11.9 | 14.8 | 18.4 | |
| 280 | 6.9 | 8.6 | 10.7 | 13.4 | 16.6 | 20.6 | |
| 315 | 7.7 | 9.7 | 12.1 | 15.0 | 18.7 | 23.2 | |
| 355 | 8.7 | 10.9 | 13.6 | 16.9 | 21.1 | 26.1 | |
| 400 | 9.8 | 12.3 | 15.3 | 19.1 | 23.7 | 29.4 | |
| 450 | 11.0 | 13.8 | 17.2 | 21.5 | 26.7 | 33.1 | |
| 500 | 12.3 | 15.3 | 19.1 | 23.9 | 29.7 | 36.8 | |
| 560 | 13.7 | 17.2 | 21.4 | 26.7 | |||
| 630 | 15.4 | 19.3 | 24.1 | 30.0 | |||
связаться с нами
Сопутствующие популярные продукты
Запорный клапан
ПЭ запорный клапан специально спроектирован для полиэтиленовой (ПЭ) трубопроводной системы, предназначенной для отсечения или регулирования потока жидкости, адаптированной к системе подачи воды, сельскохозяйственного орошения и химической среды, сильной коррозионной стойкости, удобной эксплуатации, в соответствии со стандартами безопасности транспортировки питьевой воды и промышленной жидкости.
Обводное колено PPR
При изгибе моста PPR используется нерегулярная конформация полипропилена (PPR) в одном литье, через дугообразную мостовую конструкцию для достижения перекрестного перехода трубопровода, избегая концентрации напряжений, вызванной прямым перекрытием трубопровода, приспосабливаясь к холодной горячей воде (95°C), чистой воде и транспортировке слабой коррозионной среды, рабочее давление PN20 (2.0мпа), в соответствии со стандартами гигиены питьевой воды GB / T 17219.
Заглушка для трубы
Заглушка петли изготовлена из полиэтилена высокой плотности (HDPE / PE100) путем литья и формования материала, через термоплавку, стыковочное соединение с термоплавом, чтобы закрыть порт трубопровода PE, подходит для систем подачи воды, газа, сельскохозяйственного орошения и химической транспортировки, рабочее давление до 1,6 мпа, в соответствии с GB / T 13663.
Фланец свободный с плоской поверхностью
Фланец свободный с плоской поверхностью PVC-U состоит из двух частей: фланца и кольца, принимает плоскую конструкцию подшипникового соединения, подходит для системы трубопроводов PVC-U, применяется в сценариях водоснабжения, дренажа и химических трубопроводов, требующих частой разборки или регулировки, с рабочим давлением до 1.6MPa и применимой температурой среды ≤45℃.
Тройник с внутренней и наружной резьбой PPR
Внутренняя и внешняя нити PPR используют корпус нерегулируемой сополимеризации полипропилена (PPR), интерфейс внутренней или внешней резьбы с интегрированным металлом (латунь / нержавеющая сталь) для соединения ветвей трубопровода PPR с металлическим клапаном, прибором или другими резьбовыми трубами, подходящим для транспортировки холодной горячей воды (95°C), чистой воды и слабой коррозионной среды, рабочее давление PN20 (2.0 мпа), в соответствии с GB / T 18742.
Дисковый затвор
Дисковый затвор PVC-U изготовлен из твердого поливинилхлорида (PVC-U), через вращение пластины клапана для достижения регулирования потока или усечения, подходит для системы водоснабжения, муниципальной сети труб и других сценариев, подходит для трубопровода dn50-dn400, в соответствии со стандартами здоровья питьевой воды (GB/T 17219).
Тройник
PE три туна изготовлен из полиэтиленового материала высокой плотности (HDPE / PE100) для управления шунтированием или слиянием жидкости в системе трубопроводов PE, подходит для подачи воды, газа, сельскохозяйственного орошения и химической среды, обладает сильной коррозионной стойкостью и соответствует стандартам безопасности транспортировки жидкости.
Трубы полипропиленовые PP-R для горячей и холодной воды
Гигиеничность и нетоксичность: продукт является экологически чистым строительным материалом и может быть использован в системе трубопроводов чистой питьевой воды.Термостойкий: температура воды, транспортируемой по трубопроводу, может достигать 95℃ при указанном длительном рабочем давлении.
Цельный фланец
Фланец ПВХ – U представляет собой цельную литую конструкцию фланца, соединенную с трубопроводом через подшипник и вставку, предназначенную для стационарной трубопроводной системы, с высокой герметичностью и способностью к сжатию, подходит для подачи воды, очистки сточных вод и других сценариев, применима температура < 45 ° C, рабочее давление до PN16 (1,6 мпа).

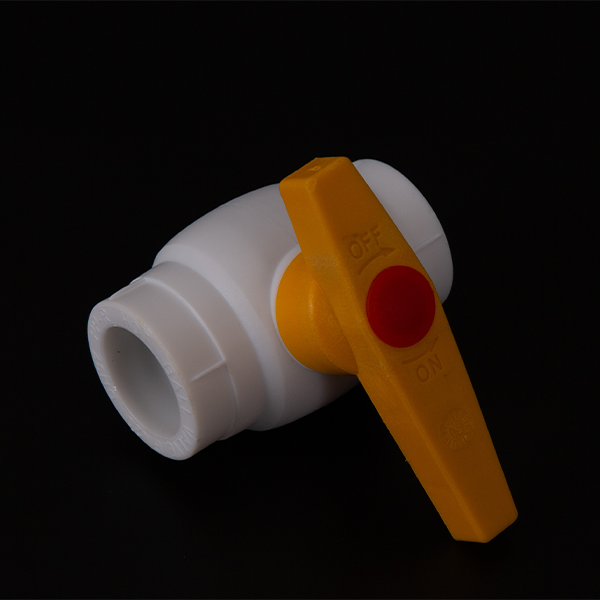

Шаровой кран с медным сердечником
